电动葫芦如何正确接线?

　　我们一起先了解下电动葫芦：

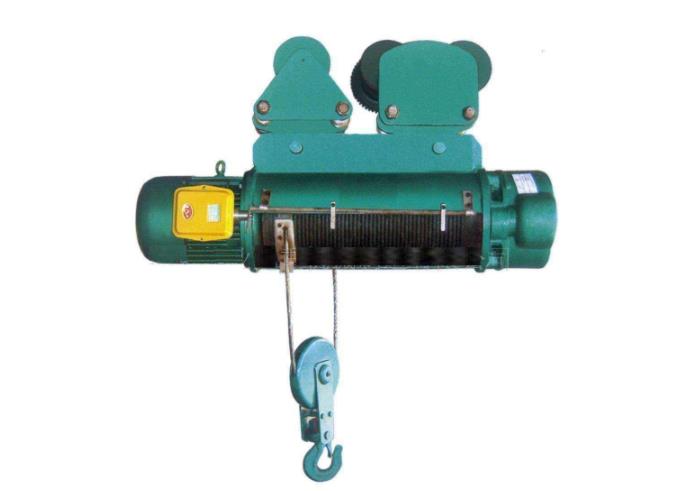

　　电动葫芦是一种轻小型起重设备，安装于起重机或驾驶上，体积小、重量轻、操作简易、方便使用等特性，多用以工矿企业、仓储港口等场所。电动葫芦吊重一般为0.1～80吨，起吊高度为3～30米。由电机、传动机构和卷筒或链轮构成，分成钢丝绳电动葫芦和环链电动葫芦二种。

　　1.先用万用表侧电阻，从电动葫芦电机里出去的三根线，有一根是公共整个线，此外两根是绕组的进线。(如分不清主副得话两根绕组进线和公共端线的电阻是一样大的，如分主副绕组得话主绕组和公共端得电阻要超过副绕组和公共整个电阻)。

　　2.分辨主副绕组，看电动葫芦电机中的线的单碇 根数判断，分主副绕组而且规定是正反转得话从电机里出去线的单碇 根数少是4根，如果是3根就可判断不是分主副绕组。

　　3.电动葫芦接线主要是葫芦行为主体和摇杆的操作，一般状况下，操作摇杆上设立六个按钮，各自是红、绿和四个方向键，葫芦上带接线端子排，也就是用以联接葫芦行为主体与摇杆的地区，依据线所相匹配的色调，开展接线就可以。

　　电动葫芦电气装置关键由电气控制系统箱，按钮开关，限位器及联接导线构成。

　　卷扬电机和尺寸车电机一样，也是由2个接触器控制正反面向，正反面向也具备互锁，不一样的是在其主控制回路中串入了结火限位器来做为升高降低的限位。

　　断火限位器基本原理：它从接触器正反转下方引出5根火线。在5根线中一根火线做公共线(人们一般 采用B相作公共线)，卷扬上下控制接触器下方导线各自联接上俩对触点。当升高或降低到一定高度时，导绳器会推动撞块顶分断火限位器，进而断掉电机开关电源确保设备不会损坏。断火限位器作位电动葫芦一道电气设备防御，平时不必使其经常动作，在其下属要再装一个限位开关。二者间距要适度。

　　按钮开关控制盒的操作工作电压一般为380V或36V，依据按钮开关上所示方位符号，正确轻按按钮，根据控制箱里继电器吸合与断掉，能够 控制葫芦的动作。

　　在遥控器中，上与下、左与右、前与后均有互锁，避免另外按压一组按钮时电机有动作。

　　在机体上均有大货车和小车走动限位开关，在路轨两侧设定弹性缓冲器，确保电动葫芦行到两边部出轨或避免撞坏机体。

　　在卷扬上带升高限位撞块，和断火限位器具有双维护的功效。在没有低限位的电动葫芦中，在吊钩处在工作部位时，卷筒上的钢丝绳务必保存3圈之上安全圈。
